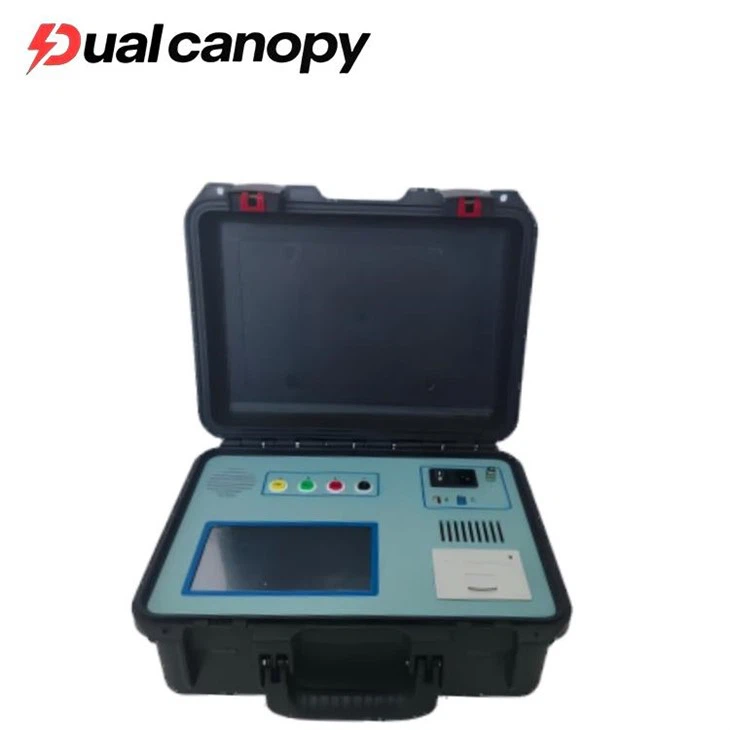

Transformatoriaus įkrovos čiaupo keitiklio testeris

Produkto apžvalga

Transformer On Load čiaupų keitiklio testeris naudojamas įjungto-apkrovos čiaupo keitiklio perjungimo būsenai patikrinti. Vietos darbuotojai gali išbandyti įvairių galios transformatorių į-apkrovos atšakų keitiklių veikimą neišardydami transformatoriaus ir nepakeldami jungiklio, taip pat parodyti ir atspausdinti perėjimo proceso bangos formą ir parametrus.

Transformer On Load Tap Changer Tester yra pagrįstas bandymo principu, numatytu "Energijos įrangos priėmimo ir prevencinių bandymų reglamentuose", ir naudoja mikrokompiuterių technologiją. Nereikia išardyti transformatoriaus ar pakelti jungiklio, jis gali išbandyti, rodyti ir spausdinti įvairių galios transformatorių įjungtų{1}}apkrovos jungiklių bangų formas ir parametrus. Tai galios instrumentas. Testeris yra išsamus matavimo prietaisas, naudojamas matuoti ir analizuoti galios transformatorių ir specialių transformatorių įjungtų-šypsnių- keitiklių elektrinius veikimo rodiklius. Jis valdomas kompiuteriu ir per specialiai sukurtą matavimo grandinę gali išmatuoti tokius parametrus kaip perėjimo laikas, perėjimo bangos forma, perėjimo varža ir trifazis įjungto-apkrovos čiaupo-keitiklio sinchronizavimas. Pagal poreikius jis gali būti tiesiogiai matuojamas atšakų keitiklio švino laidais arba transformatoriaus trifazių įvorių ir neutralaus taško tiesioginėmis jungtimis.

Transformatoriaus įkrovos čiaupo keitiklio testeris

♦ Prietaisas turi didelę išėjimo srovę ir lengvą svorį.

♦ Išbandykite YN, Y ir △ tipo transformatorius ir varžos vertė bus rodoma tiesiogiai be konvertavimo.

♦ Galima matuoti su apvijomis arba be jų.

♦ Bangos formos ekranas automatiškai koreguoja varžą ir laiko vertės amplitudę pagal mėginių ėmimo vertę.

♦ Jis turi visą apsaugos grandinę ir didelį patikimumą.

♦ Jis naudoja septynių{0}} colių didelės- raiškos jutiklinį ekraną ir gali būti su ličio baterija.

♦ 500 duomenų rinkinių gali būti automatiškai išsaugoti viduje.

♦ Prietaisas turi ir spausdinimo išvestį, ir U disko sąsają, taip pat turi RS232 sąsają, kuri yra patogi biure be popieriaus.

♦ Atsisiųskite APP į savo mobilųjį telefoną, valdykite prietaisą naudodami programinę įrangą ir įkelkite testo duomenis, kad galėtumėte lengvai atlikti užklausą.

1. Patikrinkite, ar tinkamai prijungta bandymo linija.
2. Naudodami prietaisą, prijungę prie maitinimo šaltinio, įjunkite jį ir leiskite įkaisti 3 minutes.
3. Jei prietaisas veikia netinkamai arba kyla nenormalių paleidimo problemų, paspauskite mygtuką „Reset“, kad užbaigtumėte testą. Patikrinę ir sureguliavę, tęskite bandymą.
4. Kai prietaisas yra bandomojoje būsenoje ir nenustatytas iš naujo, neišjunkite maitinimo ir neatjunkite maitinimo linijos.
5. Keisdami popierių, prieš keisdami popierių būtinai išjunkite prietaiso maitinimą.
6. Kai pasirinkimo jungiklis nejuda, prietaisas pradeda matuoti gedimą.

Šis prietaisas daugiausia naudojamas galios transformatorių signalų formų analizei ir parametrų tikrinimui įjungtų -apkrovos čiaupo-keitiklių. Jis gali išmatuoti transformatorių su apvijomis ir be jų pereinamąsias bangas ir automatiškai analizuoti perėjimo laiką, perėjimo varžą ir trijų fazių skirtumą.
Kai trijų -fazių fazių skirtumas viršija tam tikrą diapazoną, bus generuojama didelė tarpfazinė cirkuliacinė srovė. Per labai trumpą laiką vienas kontaktas turės išlaikyti dviejų grandinių srovę, viršijančią srovę, kurią jis gali atlaikyti. Perjungimo proceso metu bus sukurtas lankas, dėl kurio jungiklis perdegs. Jei pereinamojo pasipriešinimo sąlygos yra neįprastos (pereinamoji varža nutrūksta; arba judantys ir statiniai perjungimo jungiklio kontaktai yra labai apdegę, o kontaktinis paviršius labai susidėvėjęs; arba pereinamojo pasipriešinimo jungtis yra bloga), judantys ir statiniai kontaktai gali sudaryti užburtą ciklą įtampos reguliavimo procese, kuris gali sukelti staigius nelaimingus atsitikimus, pvz., transformatoriaus išjungimą darbo metu; jei perėjimo laikas yra nenormalus, pavyzdžiui, jei laikas iki trijų -fazių tilto jungties yra ilgas, tai rodo, kad greitojo mechanizmo energijos kaupimo spyruoklė sensta ir greitis yra santykinai lėtas. Paprastai transformatorių įjungtų -apkrovos atšakų-keitiklių fazių skirtumas yra mažesnis arba lygus 2 ms dvigubų rezistorių atveju ir mažesnis arba lygus 5 ms keturių rezistorių atveju; o automatinių transformatorių įjungtų{11}}apkrovos atšakų-keitiklių fazių skirtumas yra gana didelis; paprastai 100 ms yra normalu.
